MRS-10G型杠桿四球摩擦磨損試驗機
技術文件
一、適用范圍
該試驗機是我公司為滿足潤滑劑用戶需求而研發的一款高性?xún)r(jià)比的檢測試驗設備。主要以滑動摩擦的形式,在極高的點接觸壓力條件下,用于評定潤滑劑的承載能力，包括最大無卡咬負荷PB，燒結負荷PD、綜合磨損值ZMZ等三項指標；還可以進行潤滑劑長時抗磨損試驗、測定摩擦力、計算摩擦系數。使用特殊附件，也可以進行端面磨損和材料的模擬磨損試驗。
該試驗機采用砝碼加載試驗力，準確無誤差，可設置、顯示各試驗參數（轉速、試驗時間、溫度等）。
二、適用標準
GB/T12583-1998 潤滑劑極壓性能測定法（四球機法）
GB3142-2004 潤滑劑承載能力測定法（四球法）
SH/T0189-2017 潤滑油抗磨性能測定法（四球機法）
SH/T0202-1992 潤滑脂極壓性能測定法（四球機法）
SH/T0204-2004 潤滑脂抗磨性能測定法（四球機法）
ASTM?D2783-2009 潤滑油四球承載能力四球法
ASTM?D2596-2010 潤滑脂的極端壓力特性測定的標準試驗方法(四球法）
ASTM?D2266-2001 潤滑脂耐磨特性的標準試驗方法(四球法)?
ASTM?D4172-2004 潤滑液防磨損特性的標準試驗方法(四球法）
ASTM D5183-2005 用四球磨損試驗機測定潤滑劑摩擦系數的標準試驗方法

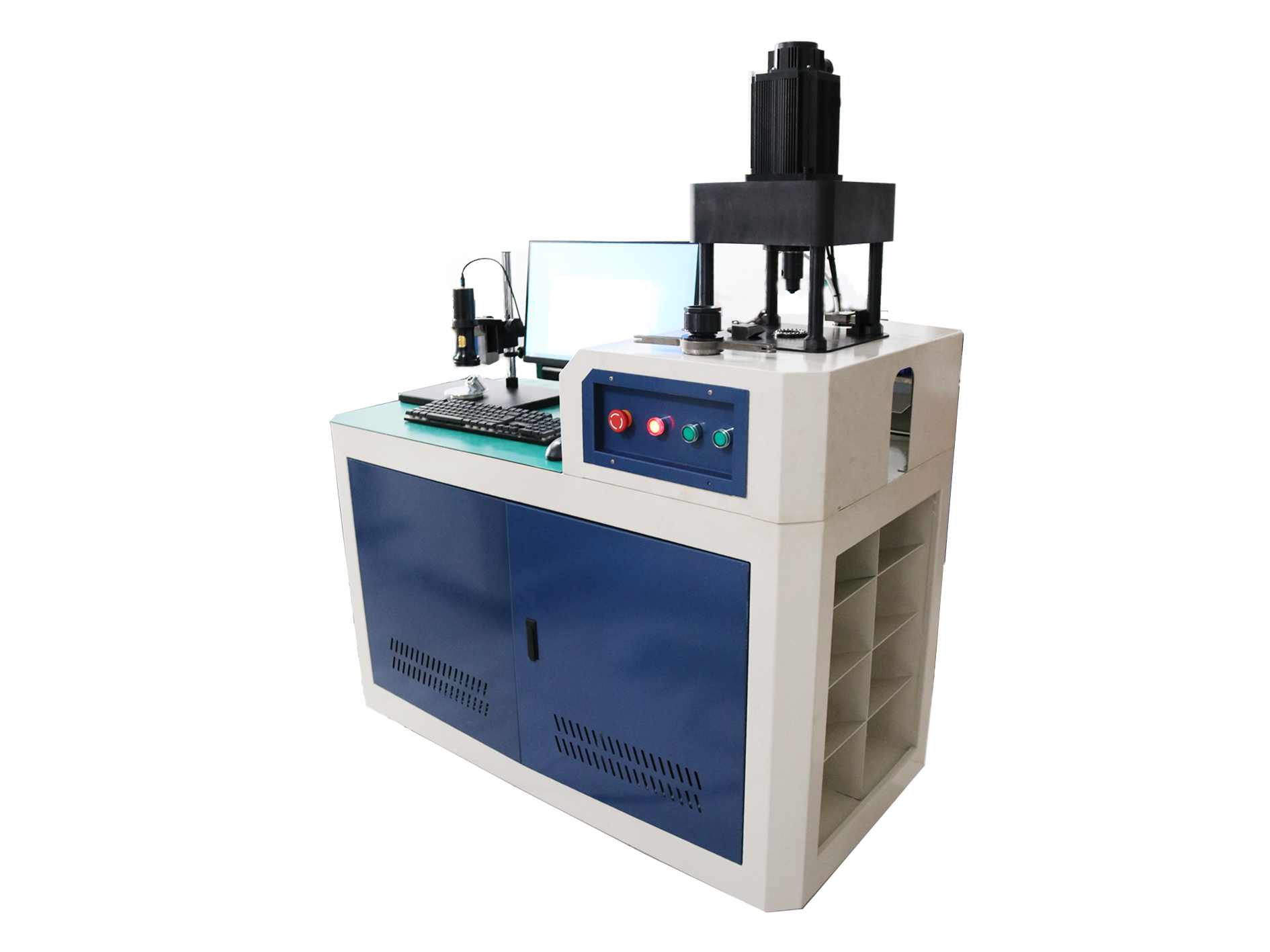

三、試驗機結構簡述
杠桿四球摩擦磨損試驗機是由動力系統、主軸系統、試驗力加載杠桿系統、摩擦副及加熱系統、摩擦力測定系統、機座等部分組成。
機座的右上方是試驗機的面板操縱面板，可對主要實驗參數進行設定、顯示，左上方是主軸系統和摩擦副、各種傳感儀器等。打開主機下方的機蓋門可以清楚的看到其內部結構，上格是工具箱，可放置試驗機專用工具及摩擦副等，機座的左下部是試驗機的試驗力加載杠桿結構。機座兩側及后面均有可拆卸的機蓋門，便于調試維修。
四、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 軸向試驗力范圍 | 60N～10KN |
2 | 試驗力示值相對誤差 | ±1% |
3 | 摩擦力測試范圍 | 0-200N |
4 | 主軸轉速范圍 | 100～2000r/min |
5 | 主軸轉速誤差 | ±1% 連續可調 |
6 | 試樣溫度控制范圍 | 室溫～200℃ |
7 | 試驗用鋼球 | 專用標準鋼球公稱Φ12.7mm |
8 | 杠桿變比 | 1：20 |
9 | 彩色液晶屏 | 10〞 |
10 | 電源電壓 | 380VAC，50HZ |
11 | 功率 | 1.5KW |
