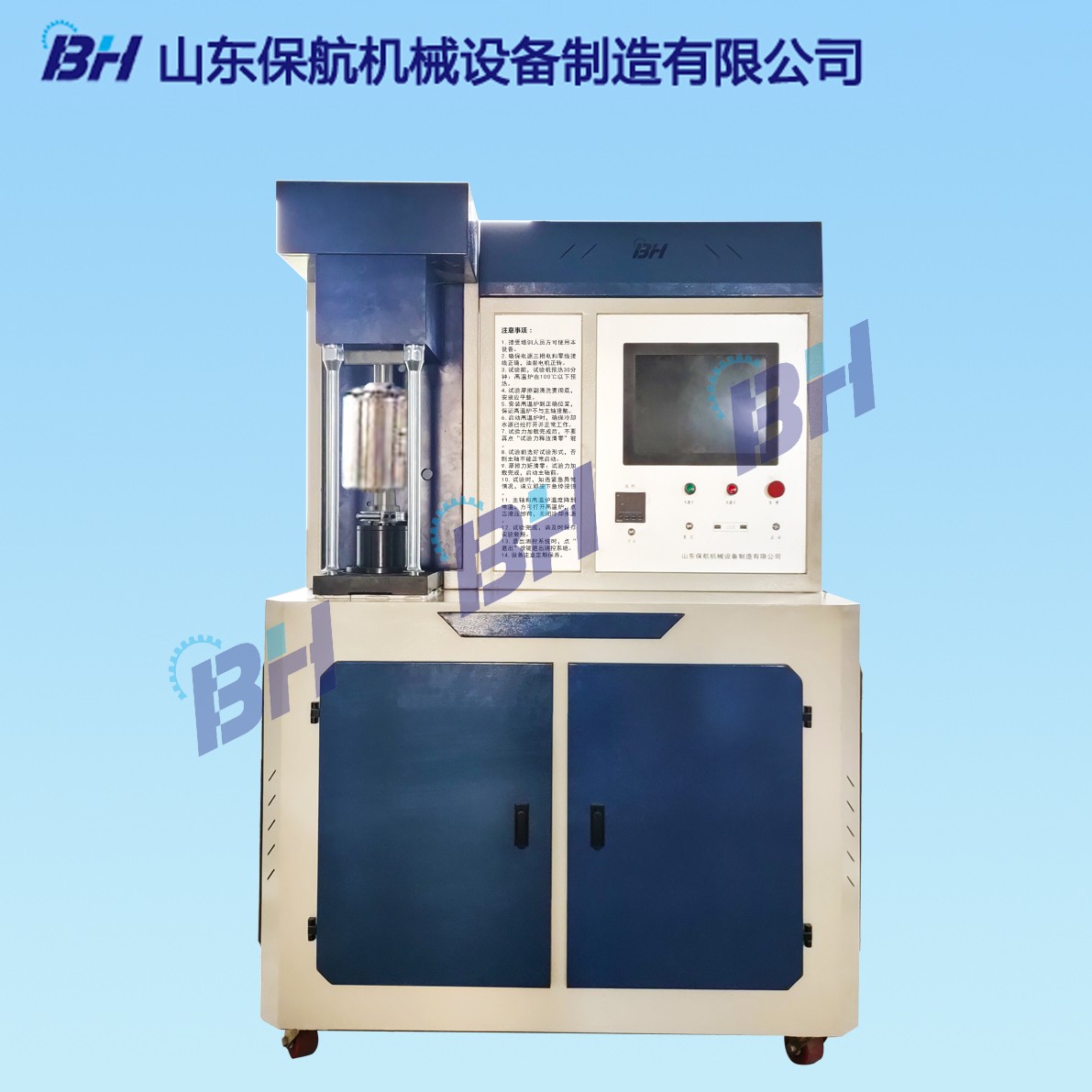

MMU-5/10型端面摩擦磨損試驗機
技術文件
一、適用范圍
MMU-5/10型端面摩擦磨損試驗機主要用于以滑動摩擦的形式對端面試樣進行摩擦磨損性能的評定。它可用來評定各種金屬、涂層、工程塑料、陶瓷以及粉末冶金等新型材料的磨損性能，測定其材料的抗磨性及材料匹配特性?？稍诟淖?/span>主軸的轉速、轉數、試驗力、試驗時間、濕度等各種參數情況下進行試驗。
MMU-5/10型端面摩擦磨損試驗機試驗力施加平穩、可靠，試驗力大小可由操作者在計算機界面上設定；主軸的轉速、轉數、試驗力、摩擦力、摩擦力矩、試驗時間等參數均由計算機控制，可實時采集試驗數據并可繪制相應的試驗曲線，可任意存儲、調閱、打印輸出試驗數據或曲線。
二、試驗機結構簡述
◇ 主機部分
主機由主軸驅動系統、摩擦副專用夾具、試驗力傳感器、摩擦力測定系統、摩擦副下副盤升降系統、液壓施力系統及操縱面板系統等部分組成。
機座的右上方是試驗機面板操作系統，左上方是主軸驅動系統，摩擦副，各種傳感儀器等，機座的左下部是試驗機液壓施力系統和微機自動加荷系統，右下部是工具箱，機座的前后及左側有門，打開時能清楚看到內部機構，以便進行調試檢修。
◇ 主軸及其驅動系統
主軸電機選用松下交流伺服一體化調速系統及電機。該系統電機的額定扭矩為14.3N·m,調速范圍為1-2000r/min,無級恒扭矩,該電機最大功率約3Kw,在主軸和電機上部分別裝有從動和主動特制的圓弧齒形帶輪,通過圓弧齒同步帶把電機的功率傳遞到主軸上.由于應用了閉環調速系統使其在低轉速下具有高的傳動力矩,它完全改變了可控硅無級變速系統在低轉速下傳動力成倍遞減的特點。
三、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 產品型號 | MMU-5 | MMU-10 |
2 | 試驗力范圍 | 50～5000N | 50～10000N |
3 | 試驗力精度 | ±1％ |
4 | 主軸轉速范圍 | 1～2000r/min |
5 | 主軸轉速誤差 | ±5r/min |
6 | 最大摩擦力 | 300N |
7 | 摩擦力精度 | 最大摩擦力20%以上≤±2% |
8 | 時間設定 | 1s～9999min |
